Linux逻辑卷管理(LVM)

前言:LVM基本术语
物理存储介质(The physical media)
这里指系统的存储设备:硬盘,如:/dev/hda、/dev/sda等等,是存储系统最低层的存储单元。
物理卷(physical volume)
物理卷就是指硬盘分区或从逻辑上与磁盘分区具有同样功能的设备(如RAID),是LVM的基本存储逻辑块,但和基本的物理存储介质(如分区、磁盘等)比较,却包含有与LVM相关的管理参数。
卷组(Volume Group)
LVM卷组类似于非LVM系统中的物理硬盘,其由物理卷组成。可以在卷组上创建一个或多个“LVM分区”(逻辑卷),LVM卷组由一个或多个物理卷组成。
逻辑卷(logical volume)
LVM的逻辑卷类似于非LVM系统中的硬盘分区,在逻辑卷之上可以建立文件系统(比如/home或者/usr等)。
PE(physical extent)
每一个物理卷被划分为称为PE(Physical Extents)的基本单元,具有唯一编号的PE是可以被LVM寻址的最小单元。PE的大小是可配置的,默认为4MB。
LE(logical extent)
逻辑卷也被划分为被称为LE(Logical Extents) 的可被寻址的基本单位。在同一个卷组中,LE的大小和PE是相同的,并且一一对应。

一、创建逻辑卷的步骤
1)通过pvcreate命令将linux分区处理成物理卷(PV);
2)通过vgcreate命令将创建好的物理卷处理成卷组(Vg);
3)通过lvcreate命令将卷组分成若干个逻辑卷(Lv);
之后我们可以对逻辑卷进行格式化,挂载,删除等操作,我们可以动态的调整逻辑卷的大小,并且该操作不会影响我们在逻辑卷(Lv)上的数据。

二、物理卷创建管理操作
1、物理分区信息
[root@node1 ~]# fdisk /dev/sdd

The number of cylinders for this disk is set to 2610.
There is nothing wrong with that, but this is larger than 1024,
and could in certain setups cause problems with:
1) software that runs at boot time (e.g., old versions of LILO)
2) booting and partitioning software from other OSs
(e.g., DOS FDISK, OS/2 FDISK)

Command (m for help): p

Disk /dev/sdd: 21.4 GB, 21474836480 bytes
255 heads, 63 sectors/track, 2610 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

Device Boot Start End Blocks Id System
/dev/sdd1 1 200 1606468+ 83 Linux
/dev/sdd2 201 400 1606500 83 Linux
/dev/sdd3 401 600 1606500 83 Linux
/dev/sdd4 601 2610 16145325 5 Extended
/dev/sdd5 601 800 1606468+ 83 Linux
/dev/sdd6 801 1000 1606468+ 83 Linux
/dev/sdd7 1001 1200 1606468+ 83 Linux
/dev/sdd8 1201 1400 1606468+ 83 Linux
/dev/sdd9 1600 1800 1614532+ 83 Linux
/dev/sdd10 1401 1599 1598404+ 83 Linux
/dev/sdd11 1801 2000 1606468+ 83 Linux
/dev/sdd12 2001 2200 1606468+ 83 Linux
/dev/sdd13 2201 2400 1606468+ 83 Linux
/dev/sdd14 2401 2610 1686793+ 83 Linux

Partition table entries are not in disk order

2、创建物理卷
[root@node1 ~]# pvcreate /dev/sdd*
Device /dev/sdd not found (or ignored by filtering).
Physical volume “/dev/sdd1” successfully created
Physical volume “/dev/sdd10” successfully created
Physical volume “/dev/sdd11” successfully created
Physical volume “/dev/sdd12” successfully created
Physical volume “/dev/sdd13” successfully created
Physical volume “/dev/sdd14” successfully created
Physical volume “/dev/sdd2” successfully created
Physical volume “/dev/sdd3” successfully created
Device /dev/sdd4 not found (or ignored by filtering).
Physical volume “/dev/sdd5” successfully created
Physical volume “/dev/sdd6” successfully created
Physical volume “/dev/sdd7” successfully created
Physical volume “/dev/sdd8” successfully created
Physical volume “/dev/sdd9” successfully created

3、删除物理卷
[root@node1 ~]# pvremove /dev/sdd1
Labels on physical volume “/dev/sdd1” successfully wiped

4、添加物理卷
[root@node1 ~]# pvcreate /dev/sdd1
Physical volume “/dev/sdd1” successfully created

5、查看物理卷信息
[root@node1 ~]# pvscan
PV /dev/sdd1 lvm2 [1.53 GB]
PV /dev/sdd2 lvm2 [1.53 GB]
PV /dev/sdd3 lvm2 [1.53 GB]
PV /dev/sdd5 lvm2 [1.53 GB]
PV /dev/sdd6 lvm2 [1.53 GB]
PV /dev/sdd7 lvm2 [1.53 GB]
PV /dev/sdd8 lvm2 [1.53 GB]
PV /dev/sdd9 lvm2 [1.54 GB]
PV /dev/sdd10 lvm2 [1.52 GB]
PV /dev/sdd11 lvm2 [1.53 GB]
PV /dev/sdd12 lvm2 [1.53 GB]
PV /dev/sdd13 lvm2 [1.53 GB]
PV /dev/sdd14 lvm2 [1.61 GB]
Total: 13 [19.99 GB] / in use: 0 [0 ] / in no VG: 13 [19.99 GB]

6、查看物理卷详细参数
root@node1 ~]# pvdisplay /dev/sdd5
“/dev/sdd5” is a new physical volume of “1.53 GB”
— NEW Physical volume —
PV Name /dev/sdd5
VG Name
PV Size 1.53 GB
Allocatable NO
PE Size (KByte) 0
Total PE 0
Free PE 0
Allocated PE 0
PV UUID 7Ms1jT-wxUI-2d7l-h24c-t17F-J9vL-fz2zHM

二、卷组的创建管理
1、创建卷组
[root@node1 ~]# vgcreate -s 8M xifenfei /dev/sdd{1,2,3,5,6,7,8,9,10,11,12,13,14}
Volume group “xifenfei” successfully created
格式:vgcreate [-s <8M|16M|...>] xifenfei /dev/sdb{1,2,3…}
-s:指定扩展块(PE)的大小,默认为4MB;(相当与磁盘上的簇,扩展逻辑卷的基本单位。 后面的值可以是8M 16M 32M 64M …..最多65532个扩展块。
xifenfei:新创建的卷组的名字

2、查看卷组信息
[root@node1 ~]# vgscan
Reading all physical volumes. This may take a while…
Found volume group “xifenfei” using metadata type lvm2

[root@node1 ~]# pvscan
PV /dev/sdd1 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd2 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd3 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd5 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd6 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd7 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd8 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd9 VG xifenfei lvm2 [1.54 GB / 1.54 GB free]
PV /dev/sdd10 VG xifenfei lvm2 [1.52 GB / 1.52 GB free]
PV /dev/sdd11 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd12 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd13 VG xifenfei lvm2 [1.53 GB / 1.53 GB free]
PV /dev/sdd14 VG xifenfei lvm2 [1.60 GB / 1.60 GB free]
Total: 13 [19.98 GB] / in use: 13 [19.98 GB] / in no VG: 0 [0 ]

3、查看卷组的详细参数
[root@node1 ~]# vgdisplay /dev/xifenfei
— Volume group —
VG Name xifenfei
System ID
Format lvm2
Metadata Areas 13
Metadata Sequence No 1
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 0
Open LV 0
Max PV 0
Cur PV 13
Act PV 13
VG Size 19.98 GB
PE Size 8.00 MB
Total PE 2557
Alloc PE / Size 0 / 0
Free PE / Size 2557 / 19.98 GB
VG UUID dGa5e5-Jjef-GhYN-jpP0-EHMj-pAK1-Y9jJG2

4、删除卷组中物理卷
[root@node1 ~]# vgreduce xifenfei /dev/sdd3
Removed “/dev/sdd3” from volume group “xifenfei”

5、添加物理卷到卷组中
[root@node1 ~]# vgextend xifenfei /dev/sdd3
Volume group “xifenfei” successfully extended

6、删除卷组
[root@node1 ~]# vgremove /dev/xifenfei
Volume group “xifenfei” successfully removed

四、逻辑卷的创建及管理
1、创建逻辑卷
1.1)
[root@node1 ~]# lvcreate -L 2G -n data xifenfei
Logical volume “data” created
-L 2G:设置逻辑卷的大小为512M。
-n data:设置逻辑卷的名字为data ;表示法:/dev/卷组名/data
xifenfei :设置是有那个卷组生成的逻辑卷
1.2)
[root@node1 ~]# lvcreate -l 128 -n xff xifenfei
Logical volume “xff” created
-l 128:生成的逻辑卷使用128个扩展块,逻辑卷大小=32*PE(默认4M,本处为8M)则为1024M
-n xff:逻辑卷的名字;
xifenfei :设置是有那个卷组生成的逻辑卷

2、删除逻辑卷
[root@node1 ~]# lvremove /dev/xifenfei/xff
Do you really want to remove active logical volume “xff”? [y/n]: y
Logical volume “xff” successfully removed

3、查看逻辑卷信息
[root@node1 ~]# lvscan
ACTIVE ‘/dev/xifenfei/data’ [2.00 GB] inherit
ACTIVE ‘/dev/xifenfei/xff’ [1.00 GB] inherit

4、逻辑卷详细信息
[root@node1 ~]# lvdisplay /dev/xifenfei/data
— Logical volume —
LV Name /dev/xifenfei/data
VG Name xifenfei
LV UUID 84pp2v-GnfP-X3cL-a3fj-q3Cs-FDjh-i2d02u
LV Write Access read/write
LV Status available
# open 0
LV Size 2.00 GB
Current LE 256
Segments 2
Allocation inherit
Read ahead sectors auto
– currently set to 256
Block device 253:0

5、格式化逻辑卷
[root@node1 ~]# mkfs.ext3 /dev/xifenfei/data
mke2fs 1.35 (28-Feb-2004)
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
262144 inodes, 524288 blocks
26214 blocks (5.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=536870912
16 block groups
32768 blocks per group, 32768 fragments per group
16384 inodes per group
Superblock backups stored on blocks:
32768, 98304, 163840, 229376, 294912

Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done

This filesystem will be automatically checked every 29 mounts or
180 days, whichever comes first. Use tune2fs -c or -i to override.

6、挂载逻辑卷
[root@node1 ~]# mkdir /data
[root@node1 ~]# mount /dev/xifenfei/data /data
[root@node1 ~]# df -h
Filesystem 容量 已用 可用 已用% 挂载点
/dev/sda2 18G 9.3G 7.5G 56% /
/dev/sda1 99M 13M 82M 14% /boot
none 395M 0 395M 0% /dev/shm
/dev/drbd0 1.6G 656M 810M 45% /opt/mysql
/dev/mapper/xifenfei-data
2.0G 36M 1.9G 2% /data

7、增大逻辑卷大小(因为减小实际情况中很少用,所以不做实验lvreduce)
[root@node1 ~]# lvextend -L 5.5G /dev/xifenfei/data
Extending logical volume data to 5.50 GB
Logical volume data successfully resized
[root@node1 ~]# resize2fs /dev/xifenfei/data
resize2fs 1.35 (28-Feb-2004)
/dev/xifenfei/data is mounted; can’t resize a mounted filesystem!

[root@node1 ~]# umount /data
[root@node1 ~]# resize2fs /dev/xifenfei/data
resize2fs 1.35 (28-Feb-2004)
Please run ‘e2fsck -f /dev/xifenfei/data’ first.

[root@node1 ~]# e2fsck -f /dev/xifenfei/data
e2fsck 1.35 (28-Feb-2004)
Pass 1: Checking inodes, blocks, and sizes
Pass 2: Checking directory structure
Pass 3: Checking directory connectivity
Pass 4: Checking reference counts
Pass 5: Checking group summary information
/dev/xifenfei/data: 11/655360 files (9.1% non-contiguous), 29800/1310720 blocks
[root@node1 ~]# resize2fs /dev/xifenfei/data
resize2fs 1.35 (28-Feb-2004)
Resizing the filesystem on /dev/xifenfei/data to 1441792 (4k) blocks.
The filesystem on /dev/xifenfei/data is now 1441792 blocks long.

[root@node1 ~]# mount /dev/xifenfei/data /data
[root@node1 ~]# df -h
Filesystem 容量 已用 可用 已用% 挂载点
/dev/sda2 18G 9.3G 7.5G 56% /
/dev/sda1 99M 13M 82M 14% /boot
none 395M 0 395M 0% /dev/shm
/dev/drbd0 1.6G 656M 810M 45% /opt/mysql
/dev/mapper/xifenfei-data
5.5G 37M 5.3G 1% /data

8、删除逻辑卷
[root@node1 ~]# lvremove /dev/xifenfei/xff
Do you really want to remove active logical volume “xff”? [y/n]: y
Logical volume “xff” successfully removed

DRBD配置说明

一、配置简介
DRBD运行时,会读取一个配置文件/etc/drbd.conf.这个文件里描述了DRBD设备与硬盘分区的映射关系
1、全局配置项(global)
基本上我们可以做的也就是配置usage-count是yes还是no了,usage-count参数其实只是为了让linbit公司收集目前drbd的使用情况。当drbd在安装和升级的时候会通过http协议发送信息到linbit公司的服务器上面

2、公共配置项(common)
这里的common,指的是drbd所管理的多个资源之间的common。配置项里面主要是配置drbd的所有resource可以设置为相同的参数项,比如protocol,syncer等等

3、资源配置项(resource)
resource项中配置的是drbd所管理的所有资源,包括节点的ip信息,底层存储设备名称,设备大小,meta信息存放方式,drbd对外提供的设 备名等等。每一个resource中都需要配置在每一个节点的信息,而不是单独本节点的信息。实际上,在drbd的整个集群中,每一个节点上面的 drbd.conf文件需要是完全一致的

4、另外,resource还有很多其他的内部配置项:
(1)net:网络配置相关的内容,可以设置是否允许双主节点(allow-two-primaries)等。
(2)startup:启动时候的相关设置,比如设置启动后谁作为primary(或者两者都是primary:become-primary-on both)
(3)syncer:同步相关的设置。
可以设置“重新”同步(re-synchronization)速度(rate)设置,也可以设置是否在线校验节点之间的 数据一致性(verify-alg 检测算法有md5,sha1以及crc32等)。数据校验可能是一个比较重要的事情,在打开在线校验功能后,我们可以通过相关命令(drbdadm verify resource_name)来启动在线校验。在校验过程中,drbd会记录下节点之间不一致的block,但是不会阻塞任何行为,即使是在该不一致的 block上面的io请求。当不一致的block发生后,drbd就需要有re-synchronization动作,而syncer里面设置的rate 项,主要就是用于re-synchronization的时候,因为如果有大量不一致的数据的时候,我们不可能将所有带宽都分配给drbd做re-synchronization,这样会影响对外提提供服务。rate的设置和还需要考虑IO能力的影响。如果我们会有一个千兆网络出口,但是我们的磁盘 IO能力每秒只有50M,那么实际的处理能力就只有50M,一般来说,设置网络IO能力和磁盘IO能力中最小者的30%的带宽给re-synchronization是比较合适的(官方说明)。另外,drbd还提供了一个临时的rate更改命令,可以临时性的更改syncer的rate 值:drbdsetup /dev/drbd0 syncer -r 100M。这样就临时的设置了re-synchronization的速度为100M。不过在re-synchronization结束之后,你需要通过 drbdadm adjust resource_name 来让drbd按照配置中的rate来工作

二、资源管理
1、增加resource的大小
当遇到我们的drbd resource设备容量不够的时候,而且我们的底层设备支持在线增大容量的时候(比如使用lvm的情况下),我们可以先增大底层设备的大小,然后再通过drbdadm resize resource_name来实现对resource的扩容。但是这里有一点需要注意的就是只有在单primary模式下可以这样做,而且需要先在所有节点上都增大底层设备的容量。然后仅在primary节点上执行resize命令。在执行了resize命令后,将触发一次当前primary节点到其他所有secondary节点的re-synchronization
如果我们在drbd非工作状态下对底层设备进行了扩容,然后再启动drbd,将不需要执行resize命令(当然前提是在配置文件中没有对disk参数项指定大小),drbd自己会知道已经增大了容量
在进行底层设备的增容操作的时候千万不要修改到原设备上面的数据,尤其是drbd的meta信息,否则有可能毁掉所有数据

2、收缩resource容量
容量收缩比扩容操作要危险得多,因为该操作更容易造成数据丢失。在收缩resource的容量之前,必须先收缩drbd设备之上的容量,也就是文件系统的大小。如果上层文件系统不支持收缩,那么resource也没办法收缩容量。
如果在配置drbd的时候将meta信息配置成internal的,那么在进行容量收缩的时候,千万别只计算自身数据所需要的空间大小,还要将drbd的meta信息所需要的空间大小加上。
当文件系统收缩好以后,就可以在线通过以下命令来重设resource的大小: drbdadm –size=***G resize resource_name。在收缩的resource的大小之后,你就可以自行收缩释放底层设备空间(如果支持的话)
如果打算停机状态下收缩容量,可以通过以下步骤进行:
(1)在线收缩文件系统
(2)停用drbd的resource:drbdadm down resourcec_name
(3)导出drbd的metadata信息(在所有节点都需要进行):drbdadm dump-md resource_name > /path_you_want_to_save/file_name
(4)在所有节点收缩底层设备
(5)更改上面dump出来的meta信息的la-size-sect项到收缩后的大小(是换算成sector的数量后的数值)
(6)如果使用的是internal来配置meta-data信息,则需要重新创建meta-data:drbdadm create-md resource_name
(7)将之前导出并修改好的meta信息重新导入drbd(摘录自linbit官方网站的一段导入代码): drbdmeta_cmd=$(drbdadm -d dump-md test-disk)
${drbdmeta_cmd/dump-md/restore-md} /path_you_want_to_save/file_name
(8)启动resource:drbdadm up resource_name

三、磁盘损坏
1、detach resource(分离资源)
如果在resource的disk配置项中配置了on_io_error为pass_on的话,那么drbd在遇到磁盘损坏后不会自己detach底层设备。也就是说需要我们手动执行detach的命令(drbdadm detach resource_name),然后再查看当前各节点的ds信息。可以通过cat /proc/drbd来查看,也可以通过专有命令来查看:drbdadm dstat resource_name。当发现损坏的那方已经是Diskless后,即可。如果我们没有配置on_io_error或者配置成detach的话,那 么上面的操作将会由自动进行。
另外,如果磁盘损坏的节点是当前主节点,那么我们需要进行节点切换的操作后再进行上面的操作

2、更换磁盘
当detach了resource之后,就是更换磁盘了。如果我们使用的是internal的meta-data,那么在换好磁盘后,只需要重新创建 mata-data (drbdadm create-md resource_name),再将resource attach上 (drbdadm attach resource_name),然后drbd就会马上开始从当前primary节点到本节点的re-synchronisation。数据同步的实时状况 可以通过 /proc/drbd文件的内容获得
不过,如果我们使用的不是internal的meta-data保存方式,也就是说我们的meta-data是保存在resource之外的地方的。那么 我们在完成上面的操作(重建meta-data)之后,还需要进行一项操作来触发re-synchnorisation,所需命令为:drbdadm invalidate resource_name

3、节点crash(或计划内维护)
(1)secondary节点
如果是secondary接待你crash,那么primary将临时性的与secondary断开连接,cs状态应该会变成WFConnection, 也就是等待连接的状态。这时候primary会继续对外提供服务,并在meta-data里面记录下从失去secondary连接后所有变化过的 block的信息。当secondary重新启动并连接上primary后,primary –> secondary的re-synchnorisation会自动开始。不过在re-synchnorisation过程中,primary和 secondary的数据是不一致状态的。也就是说,如果这个时候primary节点也crash了的话,secondary是没办法切换成 primary的。也就是说,如果没有其他备份的话,将丢失所有数据
(2)primary节点
一般情况下,primary的crash和secondary的crash所带来的影响对drbd来说基本上是差不多的。唯一的区别就是需要多操作一步将 secondary节点switch成primary节点先对外提供服务。这个switch的过程drbd自己是不会完成的,需要我们人为干预进行一些操作才能完成。当crash的原primary节点修复并重新启动连接到现在的primary后,会以secondary存在,并开始re-synchnorisation这段时间变化的数据
在primary节点crash的情况下,drbd可以保证同步到原secondary的数据的一致性,这样就避免了当primary节点crash之后,secondary因为数据的不一致性而无法wcitch成primary或者即使切换成primary后因为不一致的数据无法提供正常的服务的问题

4、节点永久性损坏(需要更换机器或重新安装相关软件的情况)
当某一个节点因为硬件(或软件)的问题,导致某一节点已经无法再轻易修复并提供服务,也就是说我们所面对的是需要更换主机(或从OS层开始重新安装)的问题。在遇到这样的问题后,我们所需要做的是重新提供一台和原节点差不多的机器,重新开始安装os,安装相关软件,从现有整提供服务的节点上copy出 drbd的配置文件(/etc/drbd.conf),创建meta-data信息,然后启动drbd服务,以一个secondary的身份连接到现有的 primary上面,后面就会自动开始re-synchnorisation

5、split brain的处理
split brain实际上是指在某种情况下,造成drbd的两个节点断开了连接,都以primary的身份来运行。当drbd某primary节点连接对方节点准 备发送信息的时候如果发现对方也是primary状态,那么会会立刻自行断开连接,并认定当前已经发生split brain了,这时候他会在系统日志中记录以下信息:“Split-Brain detected,dropping connection!”当发生split brain之后,如果查看连接状态,其中至少会有一个是StandAlone状态,另外一个可能也是StandAlone(如果是同时发现split brain状态),也有可能是WFConnection的状态
如果我们在配置文件中配置了自动解决split brain(好像linbit不推荐这样做),drbd会自行解决split brain问题,具体解决策略是根据配置中的设置来进行的
如果没有配置split brain自动解决方案,我们可以手动解决。首先我们必须要确定哪一边应该作为解决问题后的primary,一旦确定好这一点,那么我们同时也就确定接受 丢失在split brain之后另外一个节点上面所做的所有数据变更了。当这些确定下来后,我们就可以通过以下操作来恢复了:
(1)首先在确定要作为secondary的节点上面切换成secondary并放弃该资源的数据:
drbdadm secondary resource_name
drbdadm — –discard-my-data connect resource_name
(2)在要作为primary的节点重新连接secondary(如果这个节点当前的连接状态为WFConnection的话,可以省略)
drbdadm connect resource_name
当作完这些动作之后,从新的primary到secondary的re-synchnorisation会自动开始

四、meta data存放地点的比较
1、internal meta-data(meta-data和数据存放在同一个底层设备之上)
(1)优点:一旦meta-data创建之后,就和实际数据绑在了一起,在维护上会更简单方便,不用担心meta-data会因为某些操作而丢失。另外在硬盘损坏丢失数据的同时,meta-data也跟着一起丢失,当更换硬盘之后,只需要执行重建meta-data的命令即可,丢失的数据会很容易的从其他节点同步过来
(2)缺点:如果底层设备是单一的磁盘,没有做raid,也不是lvm等,那么可能会造成性能影响。因为每一次写io都需要更新meta-data里面的信息, 那么每次写io都会有两次,而且肯定会有磁头的较大寻道移动,因为meta-data都是记录在dice设备的最末端的,这样就会造成写io的性能降低。
2、external meta data(meta-data存放在独立的,与存放数据的设备分开的设备之上)
(1)优点:与internal meta-data的缺点完全相对,可以解决写io的争用问题
(2)缺点:由于meta-data存放在与数据设备分开的地方,就意味着当磁盘损坏更换磁盘之后,必须手动发起全量同步的操作。

drdb脑裂分析解决

1、脑裂原因
1.1)drdb两边的磁盘数据不一致,并且不知道自动恢复,举例说明产生该现象原因:
a是从节点、b是主节点
1.1.1)a节点磁盘不能正常写入数据(磁盘、主机、网络等原因)
1.1.2)a、b两个节点角色发生改变(a为主节点,b磁盘不可用,两边的数据未一致),a中对磁盘进行了操作
1.1.3)此时b磁盘恢复可用,但是因为a、b磁盘不一致,出现脑裂
1.2)官方描述
DRBD detects split brain at the time connectivity becomes available again and the peer nodes exchange the initial DRBD protocol handshake. If DRBD detects that both nodes are (or were at some point, while disconnected) in the primary role, it immediately tears down the replication connection. The tell-tale sign of this is a message like the following appearing in the system log:
Split-Brain detected, dropping connection!

2、出现脑裂的现象

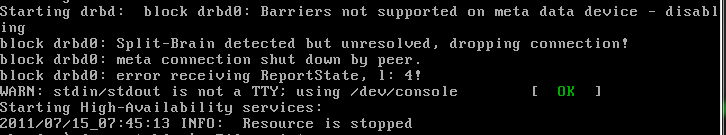

2.1)开机界面

2.2)进入系统查看drdb状态
2.2.1)备节点
[root@node1 ~]# cat /proc/drbd
version: 8.3.8 (api:88/proto:86-94)
GIT-hash: d78846e52224fd00562f7c225bcc25b2d422321d build by mockbuild@builder10.centos.org, 2010-06-04 08:13:40
0: cs:StandAlone ro:Secondary/Unknown ds:UpToDate/DUnknown r—-
ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:b oos:620
2.2.2)主节点
[root@node1 ~]# service drbd status
drbd driver loaded OK; device status:
version: 8.3.8 (api:88/proto:86-94)
GIT-hash: d78846e52224fd00562f7c225bcc25b2d422321d build by mockbuild@builder10.centos.org, 2010-06-04 08:13:40
m:res cs ro ds p mounted fstype
0:r0 StandAlone Secondary/Unknown UpToDate/DUnknown r—-

3、处理脑裂
需要选择一个节点为主节点(本实验选择node2为主节点)
3.1)从节点上
[root@node1 ~]# drbdadm secondary r0
[root@node1 ~]# drbdadm — –discard-my-data connect r0
[root@node1 ~]# cat /proc/drbd
version: 8.3.8 (api:88/proto:86-94)
GIT-hash: d78846e52224fd00562f7c225bcc25b2d422321d build by mockbuild@builder10.centos.org, 2010-06-04 08:13:40
0: cs:WFConnection ro:Secondary/Unknown ds:UpToDate/DUnknown C r—-
ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:b oos:620
3.2)主节点,通过cat /proc/drbd查看状态,如果不是WFConnection状态,需要再手动连接
[root@node2 ~]# drbdadm connect r0

4、再次查看drdb状态
4.1)查看从节点
[root@node1 ~]# cat /proc/drbd
version: 8.3.8 (api:88/proto:86-94)
GIT-hash: d78846e52224fd00562f7c225bcc25b2d422321d build by mockbuild@builder10.centos.org, 2010-06-04 08:13:40
0: cs:Connected ro:Secondary/Primary ds:UpToDate/UpToDate C r—-
ns:0 nr:1156 dw:1156 dr:0 al:0 bm:16 lo:0 pe:0 ua:0 ap:0 ep:1 wo:b oos:0
4.2)查看主节点
[root@node2 ~]# service drbd status
drbd driver loaded OK; device status:
version: 8.3.8 (api:88/proto:86-94)
GIT-hash: d78846e52224fd00562f7c225bcc25b2d422321d build by mockbuild@builder10.centos.org, 2010-06-04 08:13:40
m:res cs ro ds p mounted fstype
0:r0 Connected Primary/Secondary UpToDate/UpToDate C /opt/mysql ext3
通过查看drbd状态发现,脑裂问题解决,node1中的数据和node2中的相同
